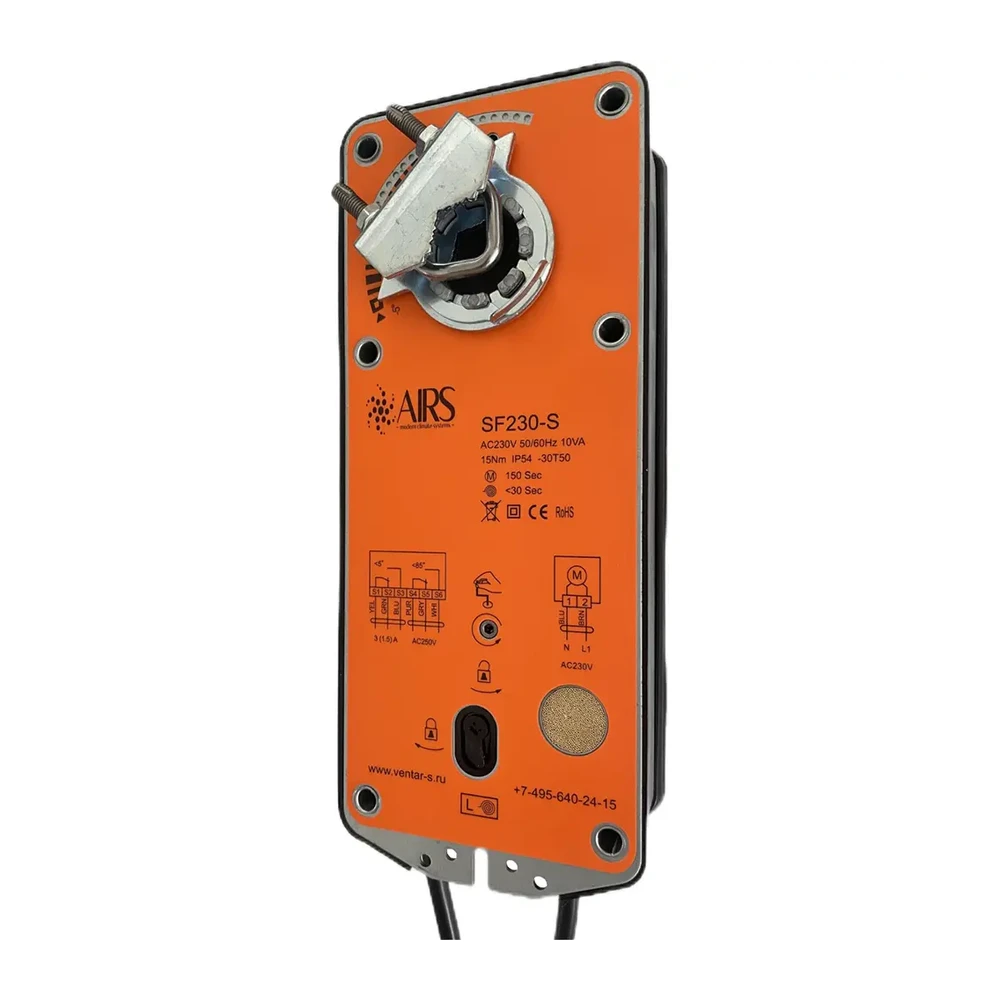

Электропривод AIRS SF230-S
⚙️ Подбор и заказ
Характеристики
Описание
Описание
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Электропривод с возвратной пружиной
- Напряжение питания ~ 230 В
- Крутящий момент 15 Нм
- Возможно взрывозащищенное исполнение
- Вспомогательные переключатели
Характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц | |
| Диапазон номинального напряжения | 207…253 В~ | |
| Потребляемая мощность | при движении | 6,5 Вт |
| при удержании | 2,5 Вт | |
| расчетная мощность | 10 ВА | |
| Соединительный кабель | двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Вспомогательные переключатели для SF230-S | 3(1.5) А, АС 250 В | |
| Крутящий момент | двигателя | Min 15 Нм при ном. напряжении |
| пружины | Min 15 Нм | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°...90° (-5°…90° механически) | |
| Время поворота | двигателя | 150 сек. |
| пружины | ≤ 30 сек. | |
| Индикация положения | Механическая - указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 62 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%...95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 2,7 кг | |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 10 ... 20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом. YEL www.ventar-s.ru S1 S2 S3 S4 S5 S6 <5 3 (1.5) A AC250V GRN BLU -5 4 5 PUR <85 GRY WHI 90 L 15Nm IP54 -30T50 AC230V 50/60Hz 10VA SF230-S M 150 Sec <30 Sec +7-495-640-24-15 RoHS BLU AC230 V N M BRN L1
Чертёж размеров
Схемы электрических подключений
Аналоги
AIRS SF230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SF230A, BVM BLF230-15, Nanotek BF230B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 15 Нм у AIRS).
