Осевые вентиляторы AXIA AI HP

Осевые вентиляторы AXIA AI HP

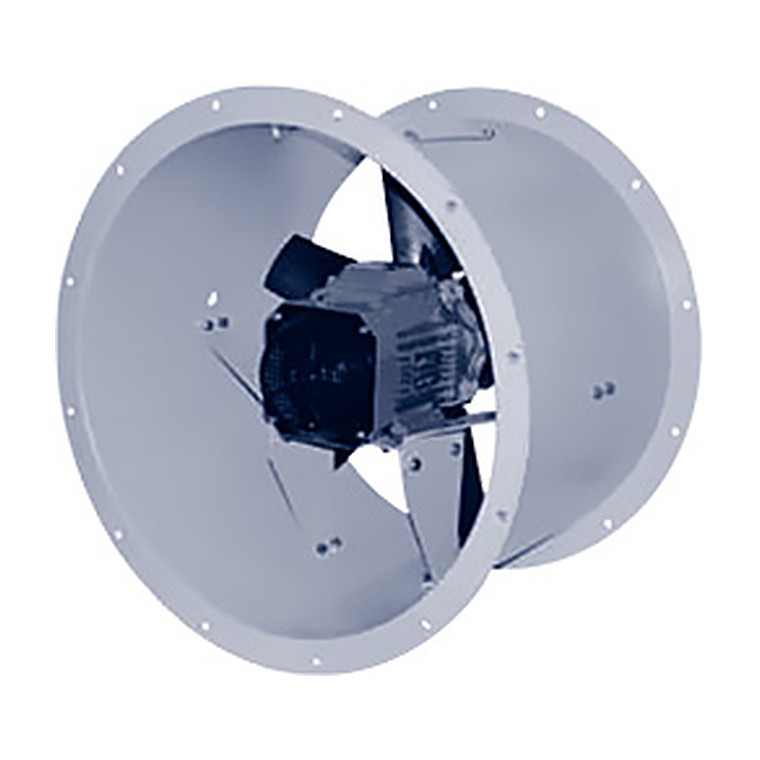

Осевые вентиляторы AXIA AI HP оснащены асинхронным двигателем с короткозамкнутым ротором и крыльчаткой. Корпус вентилятора изготавливается из стали и дополнительно окрашивается в серый цвет. Вентиляторы AXIA AI HP предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 55.

Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Частотные преобразователи, модули управления, инерционные и защитные решётки и т.д.

Технические характеристики

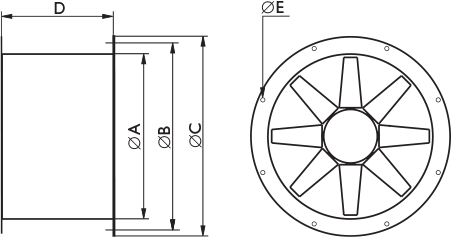

Модель	ØA	ØB	ØC	D	ØE × кол-во, шт.
AXIA AI HP 30...	317	355	377	350	8 × 10
AXIA AI HP 35...	355	395	421	350	8 × 10
AXIA AI HP 40...	405	450	472	410	8 × 12
AXIA AI HP 45...	451	500	530	475	8 × 12
AXIA AI HP 50...	503	560	590	500	12 × 12
AXIA AI HP 55...	560	620	650	500	12 × 12
AXIA AI HP 60...	634	690	720	500	12 × 12
AXIA AI HP 70...	711	770	800	550	12 × 12

  Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
