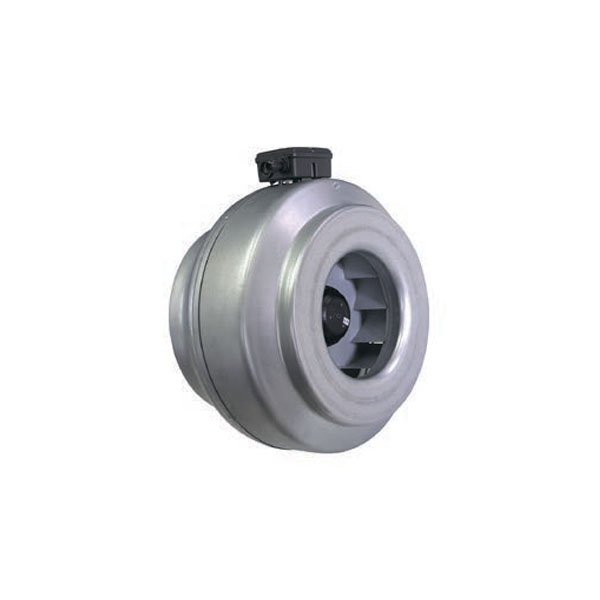

Вентилятор канальный круглый VC-355

✓ Всегда в наличии / под заказ Доставка по всей России

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Компактная конструкция
Корпус из оцинкованной стали
Установка в любом положении
Возможность регулировки скорости
Класс защиты электродвигателя IP 54
Биметаллическая защита двигателя
Возможна комплектация c кронштейнами
Температура перемещаемого воздуха от -40°С до +40°С

Характеристики

Габаритные и присоединительные размеры (мм)

Модель	A	B	C	D	E	Е1	F*	G*	J*
VC-100	97	242	47	195	23	23	170	275	6,5
VC-125	125	242	47	195	26	26	170	275	6,5
VC-160	160	332	47	232	26	26	170	365	6,5
VC-200	198	332	47	228	26	26	170	365	6,5
VC-250	248	332	48	217	30	25	170	365	6,5
VC-315	315	402	48	255	26	26	170	435	6,5
VC-355**	355	500	49	400	32	32	420	533	8,5

* Размеры F, G и J в случае комплектации вентилятора кронштейном. ** Вентилятор VC-355 поставляется только с кронштейном. Отверстие в кронштейне (J) под крепление для: VC-100...315 вертикально; VC-355 горизонтально.

Технические характеристики

Модель	Напряжение/ частота, В/50Гц	Число фаз	Потребляемая мощность, кВт	Ток, А	Частота вращения, об/ мин	Масса, кг		Регулятор скорости*
Модель	Напряжение/ частота, В/50Гц	Число фаз	Потребляемая мощность, кВт	Ток, А	Частота вращения, об/ мин	без кроншт.	с кроншт.	Регулятор скорости*
VC-100	220	1	0,07	0,3	2500	2,9	3,4	СРМ 250W	-
VC-125			0,07	0,3	2400	2,9	3,0		-
VC-160			0,115	0,5	2550	4,5	4,7		СРМ 500W/M
VC-200			0,150	0,7	2600	5,3	5,5
VC-250			0,20	0,9	2500	5,7	6,0	СРМ 500W
VC-315			0,28	1,3	2500	7,0	7,2
VC-355			0,22	0,93	1360	-	12,3

* Подробная информация по регуляторам скорости представлена в разделе «Автоматика систем вентиляции».

Аэродинамические характеристики

Акустические характеристики

Модель	Зона измерения	Общий, дБА	Уровень звуковой мощности, дБ в октавных полосах частот, Гц
Модель	Зона измерения	Общий, дБА	63	125	250	500	1000	2000	4000	8000
VC-100	в канал	71	57	60	69	65	59	55	48	41
VC-100	к окружению	55	39	41	42	48	52	47	37	30
VC-125	в канал	70	60	60	67	64	58	57	51	51
VC-125	к окружению	51	38	42	38	45	40	44	39	40
VC-160	в канал	74	52	60	67	71	65	62	60	50
VC-160	к окружению	59	29	38	37	56	55	49	47	37
VC-200	в канал	73	56	59	67	67	66	64	60	53
VC-200	к окружению	58	41	37	43	48	56	48	43	36
VC-250	в канал	74	54	60	67	66	67	67	63	55
VC-250	к окружению	53	39	32	35	46	49	48	44	32
VC-315	в канал	77	56	59	67	67	71	72	68	66
VC-315	к окружению	56	35	24	34	43	50	53	48	41
VC-355	в канал	80	56	69	70	75	74	72	70	68
VC-355	к окружению	60	32	32	39	59	49	48	49	40

Электрические схемы подключения

МАРКИРОВКА:

Вентилятор канальный круглый VС –100 где: VС – серия канального вентилятора; 100 – типоразмер (от 100 до 355).
