Канальные взрывозащищенные вентиляторы RKX

Канальные взрывозащищенные вентиляторы RKX

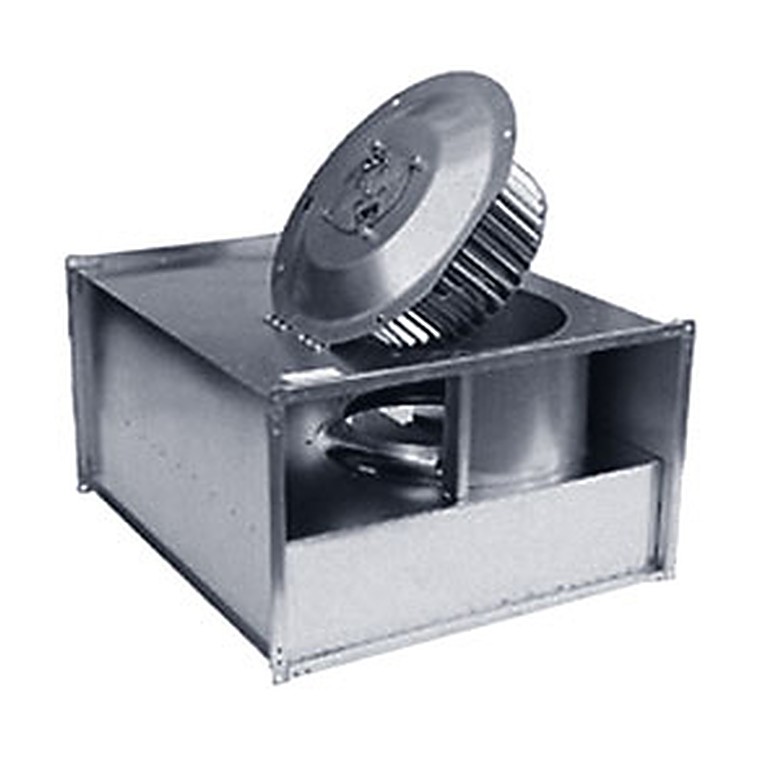

Канальные взрывозащищенные вентиляторы RKХ оснащены взрывозащищенным асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности в соответствии с требованиями 2ExeIIB+H2Т3.

Установка

Вентиляторы можно устанавливать в любом положении. При вертикальном монтаже необходимо обеспечить защиту вентиляторов от попадания посторонних предметов со степенью IP 20 для входа и IP 10 для выхода.

Регулирование скорости

Регулирование скорости всех вентиляторов осуществляется в диапазоне от 25 до 100% изменением подаваемого напряжения. Это достигается с помощью использования пятиступенчатого трансформатора. К одному трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток трансформатора. Оборудование по взрывоопасности должно соответствовать классу помещения, в котором оно установлено.

Защита двигателя

Двигатели вентиляторов RKX имеют встроенный терморезистор (РТС), контакты которого для обеспечения бесперебойной работы оборудования необходимо подключать к термозащитному автомату U-EK 230E.

Аксессуары

Термозащитный автомат U-EK 230E, гибкие вставки, глушитель, хомуты, другие вентиляционные принадлежности.

Технические характеристики

Тип вентилятора	Напря-жение, В/Гц	Ном. мощн., Вт	Ток, А	Частота вращ., об/мин	Макс. t, °C	Размеры, мм						Вес, кг		Схема эл. подкл.

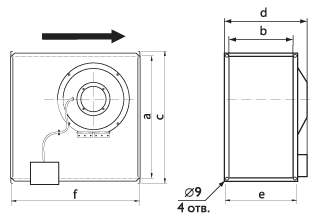

						a	b	c	d	e	f
RKX 500х250 D3	400/50	500	0,92	1285	40	500	250	543	314	293	532	18	2ExeIIB+H2Т3	15
RKX 500х300 B3	400/50	800	1,54	1239	40	500	300	543	364	343	562	22	2ExeIIB+H2Т3	15
RKX 600х300 F3	400/50	1500	3,05	1343	40	600	300	643	364	343	642	32	2ExeIIB+H2Т3	4
RKX 600х350 E3	400/50	2000	4,00	1375	40	600	300	643	414	393	717	43	2ExeIIB+H2Т3	4
RKX 700х400 B3	400/50	1400	2,50	799	40	700	400	743	468	443	787	50	2ExeIIB+H2Т3	4

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
