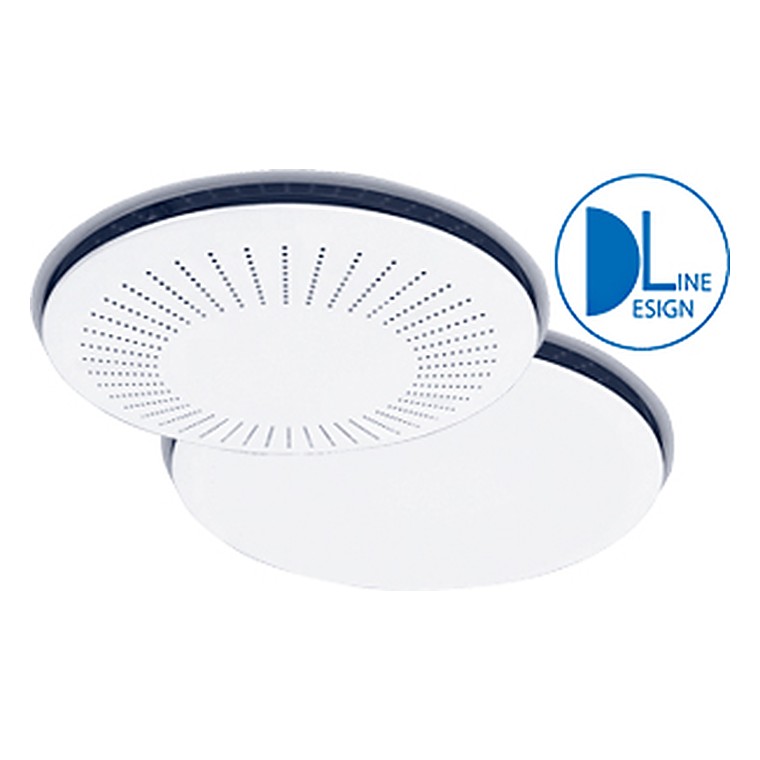

Диффузоры 1DLKA, 2DLKA

Диффузоры 1DLKA, 2DLKA

Потолочные диффузоры 1DLKA/2DLKA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения горизонтальными воздушными струями с различной дальнобойностью. Диффузор DLKA представляет собой корпус с подводящим патрубком, к которому крепится лицевая панель, выполненная в виде перфорированного (1DLKA) или сплошного (2DLKA) диска. Конструкция диффузоров DLKA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 25 мм или 40 мм. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

Характеристики диффузоров 1DLKA, 2DLKA

Модель	ØA, мм	ØD, мм	H, мм	Вес, кг
1(2)DLKA 125N	363	124	12	1,4
1(2)DLKA 160N	363	159	12	1,4
1(2)DLKA 200N	363	199	12	1,4
1(2)DLKA 250N	563	249	16	3,1
1(2)DLKA 315N	563	314	16	3,0
1(2)DLKA 400N	563	399	16	2,8

* Аэродинамические и аккустические характеристики диффузоров приведены для воздуховыпускной щели высотой 25 мм.

Характеристики диффузоров 1(2)DLKA c камерами статического давления PLR

Модель	ØD1, мм	ØD2, мм	H2, мм	L, мм	B, мм	K, мм	Gmin, мм	Gmax, мм	Вес, кг
1(2)DLKA 125N с PLR 100-125	125	99	170	320	320	120	220	250	3,5
1(2)DLKA 160N с PLR 125-160	160	124	170	470	320	140	220	250	4,4
1(2)DLKA 200N с PLR 160-200	200	159	205	500	440	170	255	285	5,4
1(2)DLKA 250N с PLR 200-250	250	199	245	650	480	195	295	325	8,6
1(2)DLKA 315N с PLR 250-315	315	249	295	700	570	225	345	375	9,9
1(2)DLKA 400N с PLR 315-400	400	314	360	700	570	225	410	440	10,8
