Диффузоры 1DLRA, 2DLRA

Диффузоры 1DLRA, 2DLRA

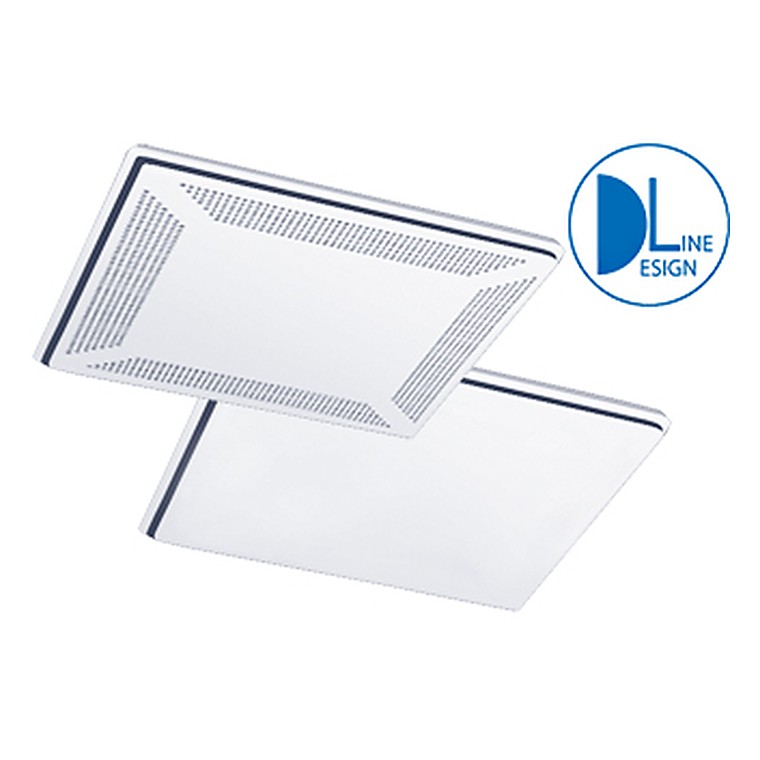

Потолочные диффузоры 1DLRA/2DLRA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения. Они применяются для формирования горизонтальных воздушных струй с различной дальнобойностью. Конструктивно диффузор DLRA представляет собой корпус с подводящим патрубком, к которому крепится квадратная перфорированная (1DLRA) или сплошная (2DLRA) лицевая панель. Конструкция диффузоров DLRA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 20 мм или 35 мм. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

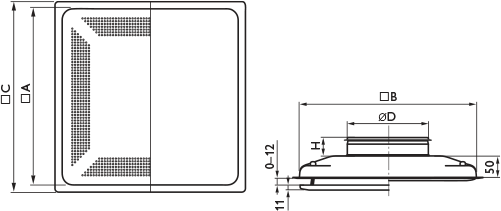

Характеристики диффузоров DLRA

Модель	A, мм	□B1, мм	□C, мм	ØD, мм	H1, мм	Вес, кг
1(2)DLRA 125-4	395	399	425	124	58	2,4
1(2)DLRA 160-4	395	399	425	159	58	2,4
1(2)DLRA 200-4	395	399	425	199	58	2,3
1(2)DLRA 250-6	565	569	595	249	58	4,4
1(2)DLRA 315-6	565	569	595	314	58	4,3
1(2)DLRA 400-6	565	569	595	399	66	4,3

Характеристики диффузоров 1(2)DLRA с камерами статического давления PLR

Модель	ØD1, мм	ØD2, мм	H2, мм	L, мм	B2, мм	K, мм	Gmin, мм	Gmax, мм	Вес, кг
1(2)DLRA 125 c PLR 100-125	125	99	170	320	320	120	275	305	4,5
1(2)DLRA 160 c PLR 125-160	160	124	170	470	320	140	275	305	5,4
1(2)DLRA 200 c PLR 160-200	200	159	205	500	440	170	310	340	6,3
1(2)DLRA 250 c PLR 200-250	250	199	245	650	480	195	350	380	9,9
1(2)DLRA 315 c PLR 250-315	315	249	295	700	570	225	400	430	11,2
1(2)DLRA 400 c PLR 315-400	400	314	360	700	570	225	470	500	12,3
